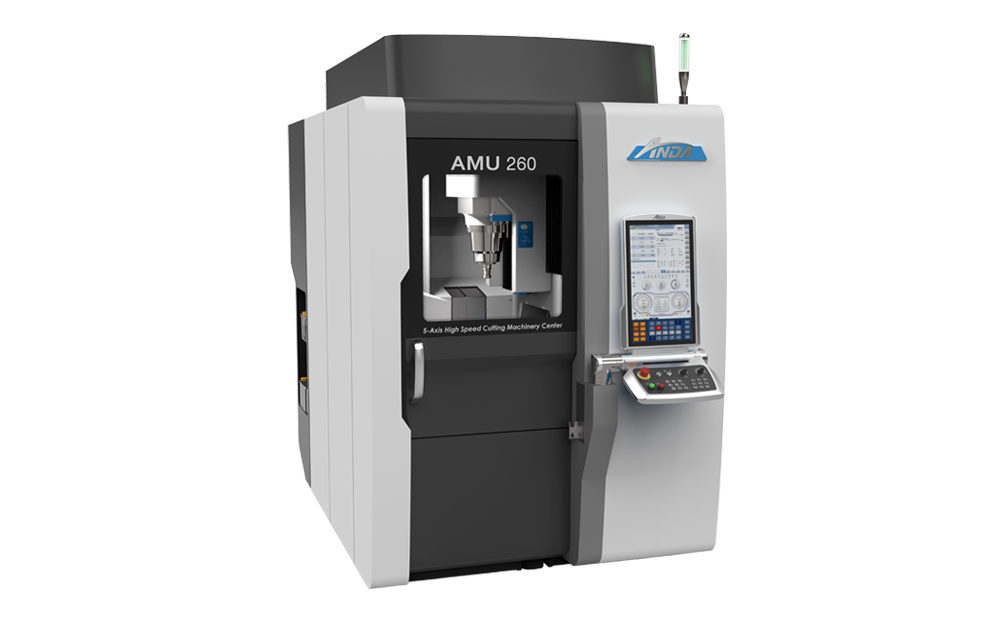

AMU260 立式5軸高速加工中心

產品特點:

高剛性，高響應高速度，高精度

AMU系列立式五軸高速加工中心，是現代制造業中的璀璨明星，以其高效率、智能化、物聯網、緊湊型、高精度和高加速度六大卓越競爭力，為客戶帶來前所未有的加工體驗。

- 23.8”多點觸控控制面板

- Direct Drive直驅刀庫

- 20000rpm高剛性主軸

- 高低檔水冷高速電機

- Direct Drive直驅電機技術

- 三軸中空絲桿冷卻系統

- 多功能智能立體倉庫

技術規格:

機械規格
工作臺尺寸	直徑260 mm
X軸行程	400 mm
Y軸行程	500 mm
Z軸行程	380 mm
A軸行程	150°(-120°/+30°)
C軸行程	360°(連續)
主軸轉速	20000 r.p.m.
主軸孔錐度	BBT30
快速進給(G00)	36 M/Min
切削進給(G01)	20 M/Min
標準加工尺寸	直徑260 mm × 高度290 mm
最大加工尺寸	直徑380 mm × 高度210 mm
工作臺最大承重	50kg / 100kg(有條件)
刀庫容量	40把刀
XYZ軸定位精度（VDI3441 檢驗標準）	0.005 mm
AC軸定位精度（VDI3441 檢驗標準）	6”
XYZ軸重復定位精度（VDI3441 檢驗標準）	0.003 mm
AC軸重復定位精度（VDI3441 檢驗標準）	4”
加速度	1.2G
占地面積	1700 mm × 2940 mm
機械重量	6500 Kg
標準配件	■中央冷卻系統 -主軸電機冷卻 -主軸內循環冷卻 -伺服電機冷卻 -三軸中空絲桿冷卻 -軸承座冷卻 -A軸扭矩電機冷卻 -C軸扭矩電機冷卻 ■DDR 搖籃式雙軸旋轉工作臺 ■機內視覺監控系統 ■23.8”觸控式LCD ■冷媒式熱交換器 ■工作燈 ■三層式警示燈 ■接觸式刀長自動量測系統 ■系統功能： -I.C.S.智能輔助系統 -H.S.C.高速高精功能 -RTCP 功能 ■自動換刀系統-40把刀 ■全密閉式外罩鈑金 ■排屑過濾盒 ■集屑車 ■副水箱 ■精密過濾系統 ■水泵 ■50μ過濾袋 ■調整工具及工具箱 ■水平調整螺絲及墊塊 ■機械保固一年 ■控制器保固二年
選購配件	■電主軸/30000r.p.m./HSK-A50 ■三軸光學尺/HEIDENHAIN分辨率0.010um ■視覺式刀具輪廓自動量測系統 ■排屑機 ■油水分離機 ■油霧回收機 ■自動門 ■零點快換虎鉗 ■零點快換三爪夾頭 ■零點快換筒夾 ■三聯式零點快換虎鉗
